스튜디오 구축 사례

부산에 위치하고 있는 K방송상의 라디오 스튜디오입니다.
기존에도 하나의 광각 카메라로 보이는 라디오를 진행하고 있었는데요~~
좀 더 다양한 화면 구성과 안정적인 라이브를 위해 카메라 및 시스템을 업그레이드 하였습니다.

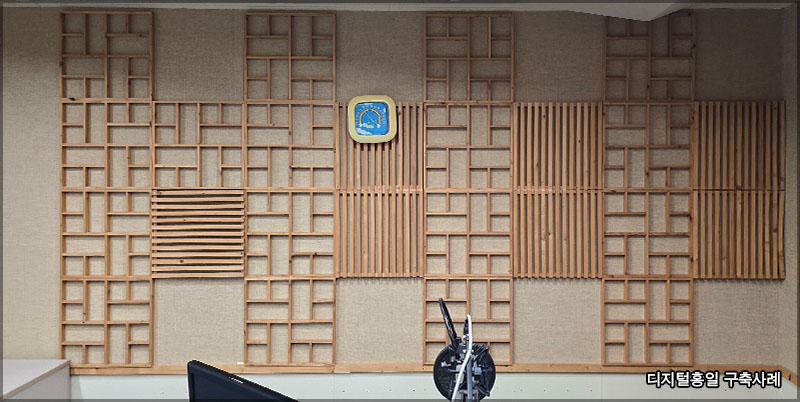

기존 보이는 라디오 스튜디오 내부 벽면입니다.
이곳에 카메라를 설치 할 예정이죠~

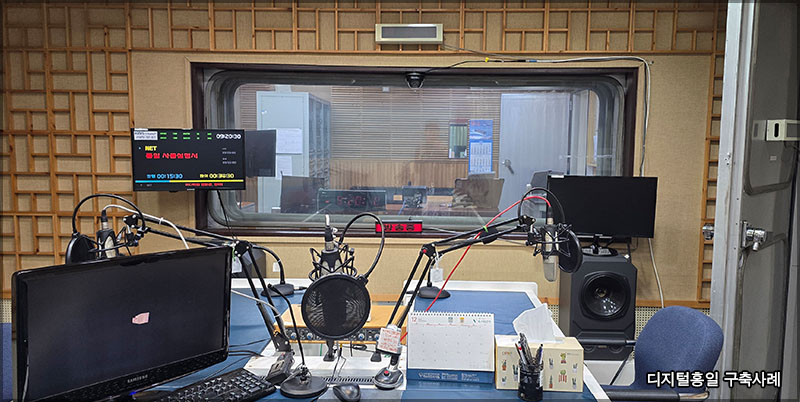

시창 위쪽으로 하나의 카메라가 보입니다.
저 광각 카메라를 이용해서 기존에 보이는 라디오를 진행했습니다.
스튜디오 전체를 비추는 카메라 입니다.새롭게 카메라를 추가하지만 기존 제품은 그대로 활용을 했습니다.

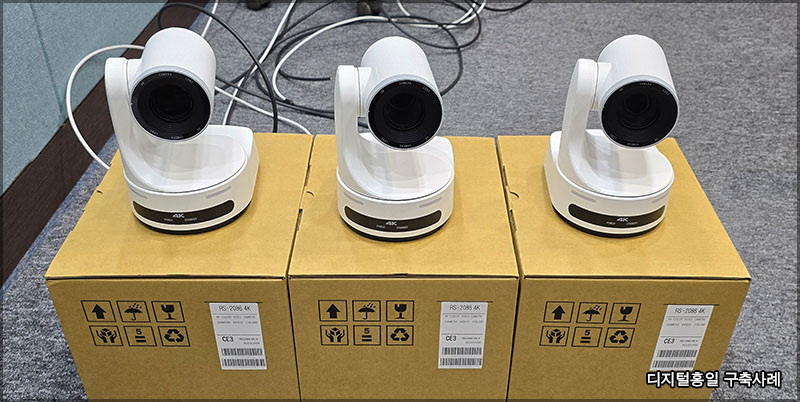

새롭게 설치될 PTZ카메라입니다.
가성비 극강의 카메라죠 RS-286 4K 입니다.

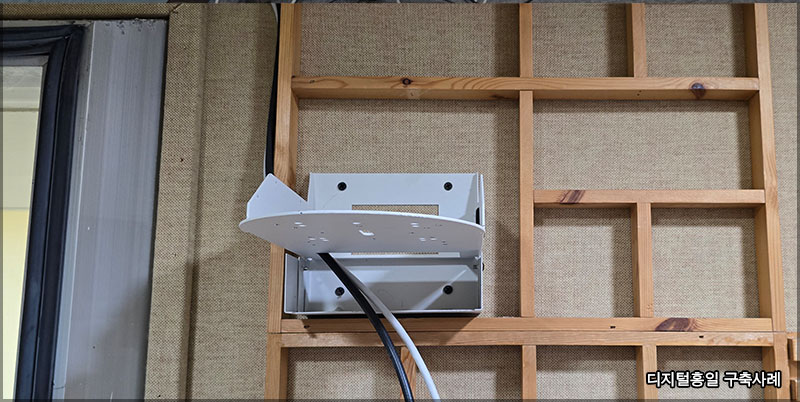

카메라를 설치하기 위해 기본적으로 브라켓을 벽에 달아줍니다.
케이블 포설도 해야하는데
RS-2086 시리즈는 PoE를 지원하고 있어서 영상케이블과 랜케이블(컨트롤+전원)만 있으면 됩니다.
카메라 앵글을 생각해서 적당한 위치로 선정하고~ 안정감있게 고정합니다.
수평확인은 필수구요~

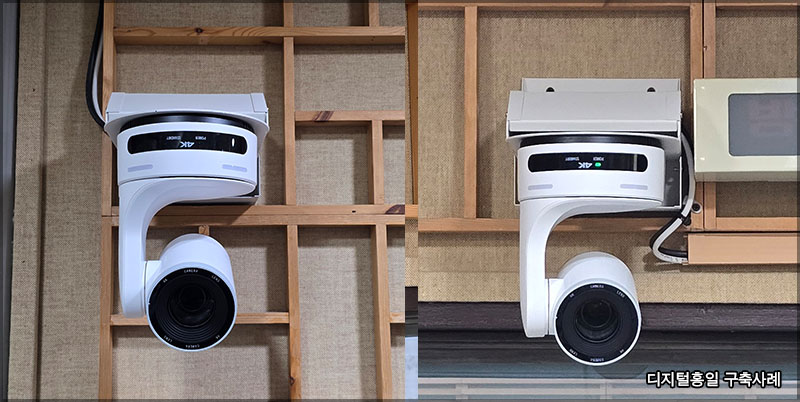

사진처럼 카메라를 잘 달았습니다.
좌우측 벽면과 시창 위쪽으로 하나가 달립니다.

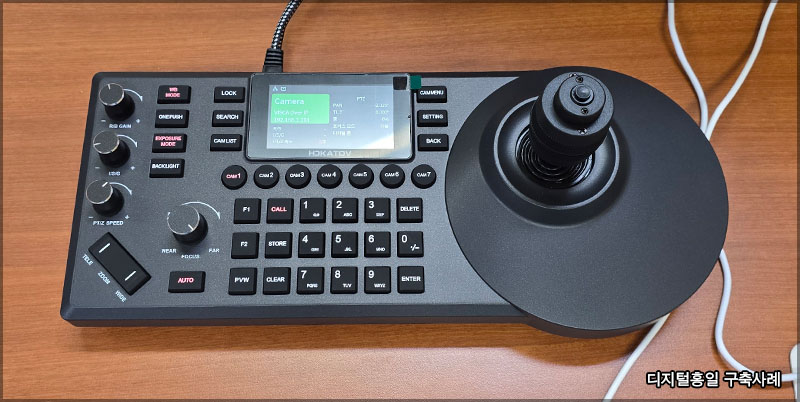

카메라 컨트롤을 위해서는 RS-610C+ 컨트롤러를 설치 했습니다.
7개의 카메라 단축키, 프리셋 지정, 각종 기능을 모듀 매뉴얼로 설정할 수 있는 컨트롤러 입니다.
아마추어도 쉽게 사용할 수 있으면서도, 카메라 전문가들이 원하는 모든 기능을 탑재했다고 생각하시면 됩니다.

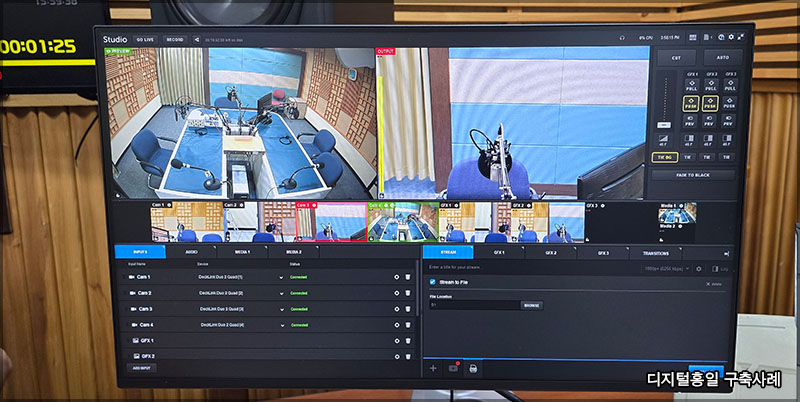

통합방송시스템은 ProcastLive 시스템입니다.
Vimeo사의 Livestream Studio 소프트웨어가 탑재되어 있고~
캡쳐보드를 이용하여 여러개의 영상을 입력받을 수 있습니다.
당연히 화면전환(스위칭), 실시간 문자 자막, PIP합성 등 방송에 필요로 하는 대부분의 기능을 탑재 했습니다.
물론 유투브 송출을 위한 rtmp 송출이 가능하고, 동시에 녹화도 가능합니다.

기존에 스튜디오로 되어 있는곳이라 설치는 그다지 어렵지 않았습니다.
이제 카메라가 여러대가 된 만큼 다양한 각도에서 아나운서 및 게스트분들을 찍어줄 수 있게 되었습니다.
